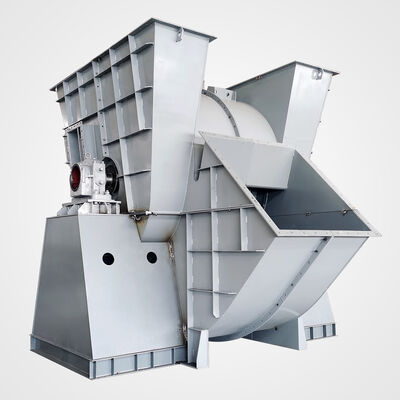

カスタマイズされた高効率の重用遠心風扇 誘発式引流風扇
70年以上の経験を持つ プロの産業用扇風機メーカーとして 私たちは完全にカスタマイズされた 高効率の要求の高い産業用用用重力遠心誘導式抽出風扇 (ID)高温,腐食性,粒子で満たされた煙草を処理するために設計された 扇風機は強化構造,耐熱合金,極端な運用条件下での長期的信頼性を保証する高度なエアロダイナミックプロファイル.
各扇風機は精密バランスで,最大限のエネルギー効率のために設計されており,ボイラー,オーブンのようなシステムで安定した負圧を維持しながら,電力消費を大幅に削減します.炉もパーソナライゼーションの能力は 寸法,材料の種類,プロペラー配置,駆動の配置,特定のプロセスレイアウトとパフォーマンス要件に完璧なマッチを保証します.
シメント工場,発電所,メタルurgical施設,および化学処理装置のための理想的な, 私たちの遠心分離型ID扇風機は,信頼性の高い draft制御を提供,環境遵守をサポート,維持費を削減し エネルギーを節約することで 運用コストを削減しますエンジニアリングの卓越性と運用経済性を組み合わせた パーソナライズされた高性能な空気処理ソリューションを 開発します
製品構造:
1.それは,より高い出力圧を出力し,同時により多くのガス流出を提供することができます,低騒音.より高い環境温度で安定した動作.
2扇風機が最高効率で動いてエネルギー浪費を減らすために,異なるベルトポリー直径にマッチすることで,扇風機の速度を柔軟に設定できます.
3ベルトの松散によって引き起こされるエネルギー損失を減らすために,便利なベルトの緊張のためにモータースライドガイドが提供できます.
4ローヤリングハウジングは,温度と振動センサーの設置位置のために予約されており,扇風機操作監視装置の設置を容易にする.
5. 液体潤滑油を使用します. 潤滑油を入れ替えて満たすためにベアリングハウジングを開く必要はありません.ローヤリングハウジングは,潤滑油の質とストックを簡単に観察するための観察窓が備わっています..
6. 軸承ハウジングは,迷路の機械的なシールを使用します, 独特の反漏れ設計内側, 上部に風口穴, 合同でシール油,ローヤリングホースに油漏れの可能性を完全に排除する.
7溶接処理後,溶接中に発生する構造の内部ストレスは完全に除去され,プロペラーがスリップし裂かないことを保証できます.
8熱扇の安定した動作を確保するために,プロペラーが高度なダイナミックバランス調節の対象となります.
9実行テストと振動値検出後,操作は信頼性があります.
テクニカルデータ
| シリーズ番号 | 5〜10シリーズ | 機能選択 | |||||||
| 普通 | 耐腐食性 | 耐磨性 | 高温 | 防爆 | コメント | ||||
| パフォーマンス | インペラー直径 | 400~2800mm | |||||||
| 回転速度 | ≤4000rpm | ||||||||
| 圧力範囲 | 2584-216807パパ | ||||||||
| 流量範囲 | 3431~760939m3/h | ||||||||
| 構造 | 刃の種類 | 後ろ向き,直線型,エアロフイル型 | |||||||
| 推進器の支え | SWSI ((単幅,単入口),DWDI ((二重幅,二重入口),オーバーハングタイプ | ||||||||
| 潤滑方法 | 油浴の潤滑液,油脂の潤滑液,潤滑液 オイルステーション | 指定できる | |||||||
| 冷却方法 | 空気冷却 水冷却 オイル冷却 | 指定できる | |||||||
| 駆動モード | 直接駆動,コップリング駆動,ベルト駆動 | 指定できる | |||||||
| ガス組成 | ガス温度 | 普通 | 顧客からの要求 | 顧客からの要求 | ≥250°C | 顧客からの要求 | |||
| ガス 特徴 | 清潔なガス | 腐食性ガス | 微粒粉 | 高温ガス | 燃える気体,爆発気体 | ||||
| システム構成 | 自動車ブランド | 中国の有名なブランド ABB,シメンス,WEGなど | 指定できる | ||||||
| インペラー | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 耐磨層または耐磨コーナー,セラミックパッチ | 高温高品質合金鋼 | FRP アルミ合金 | 指定できる | |||
| 空気入口コーン | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる | |||
| ケース | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる | |||
| 空気ダムパー | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる | |||
| メインシャフト | 高強度炭素鋼,合金構造鋼 | 指定できる | |||||||
| ローヤリング | ZWZ SKF FAG NSK | 指定できる | |||||||
| 軸承ホース | 鋳鉄 | ||||||||
| 基礎ボルト | GB799-1988 年 | ||||||||
| オプション部品 | システムベースフレーム, 保護スクリーニング, サイレンサー, 入口&出口柔軟な接続, 入口&出口カウンターフレンズ, 空気ダムパー, 電気アクチュエーター, ショック吸収器, 弁の結合,液体結合温度センサー,振動センサー,ソフトスターター,インバーター,特殊電気モーター,システムモニタリング機器. | ||||||||
