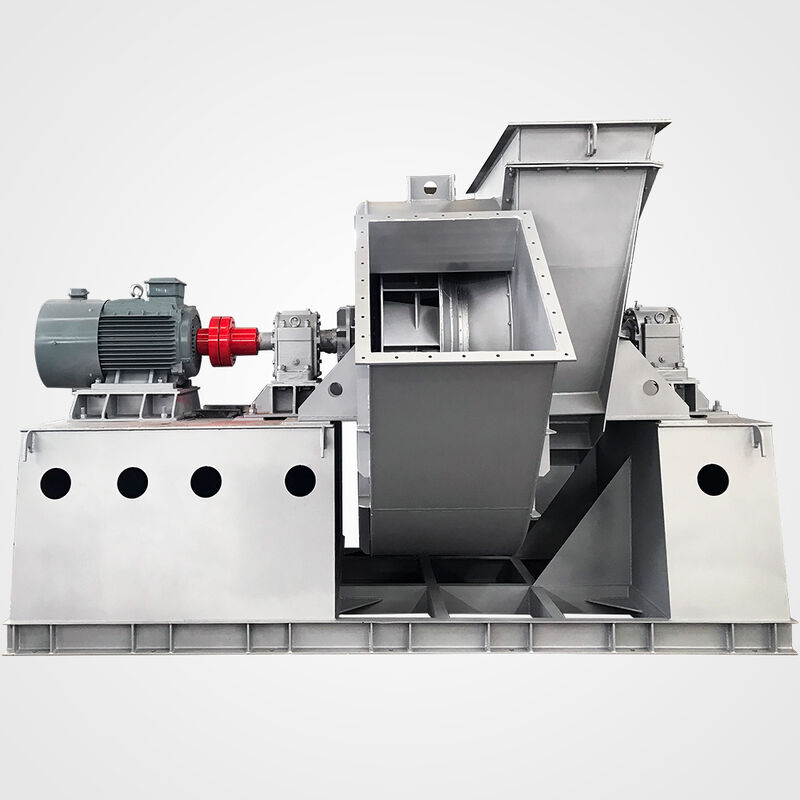

Q345省エネボイラーブロワー
,カスタマイズされた防食遠心ファン
,ヘビーデューティーボイラーブロワーシステム
4-73 ボイラー誘導式抽出扇風機
紹介 Of 4-73吹風機
工業用ボイラー用で設計された私たちのカスタマイズされたボイラー吹風機システムは,Q345高強度鉄鋼構造と先進的なエネルギー効率の良い技術を組み合わせて,例外的な性能と耐久性を提供しますシステムには,すべての部品に特殊な抗腐食処理が備わっており,高温酸化,化学腐食,湿度劣化に対する信頼性の高い耐性を提供します.
製品構造:
1. 推進器は, 12 つの後ろ向きに曲がりくねったエアフローリング・ベーリング・ブレードで構成され,アーチ・コーン・フロント・ディスクとフラット・プレート・バック・ディスクの間に溶接されています. エアフローリング・ブレードは,吹風機の高効率を保証します.低騒音と高強度すべてのプロペラーは,静的および動的バランス修正と超速走行テストに合格し,安定かつ信頼性の高い動作を楽しんでいます.換気扇風機と誘導式 draft 扇風機のインペラー同じ構造を異なる原料で使います (一般的には,換気扇風機ではA3と誘発式 draft扇風機では16Mn).
2ケースは,普通の鋼板で溶接され,円形になります.単入風機のキャッシングは3つの異なるタイプで作れます (No8 〜 No12のキャッシングは,分離不能な統合構造に作れます)吹風機14号・16号の蓋は2つに分けられるが,吹風機18号・29.5号の蓋は3つに分けられる.voluteプレートは,塵から着用を防ぐために適切に厚くされています..
3吸入口 融合した流通構造に統合され,吹風機の吸入側に螺栓で固定されます.
4空気ダムパー - 空気ダムパー は,吹風機 の 容量 を 調整 する ため に 用い られ,空気 入口 前 に 半径 に 設置 さ れ ます.調整 範囲 は 0° (完全 開放) から 90° (完全 閉じる) まで です.空気入口側から眺めると,空気阻害器のハンドルは右側にある.右回転吹風機では,ハンドルは底から上へ移動して完全に閉ざされたから完全に開いている.左回転吹風機では,ハンドルは上から下へと移動することで,完全に閉ざされたから完全に開いている移動.
5. 駆動ユニット 駆動ユニットのメインシャフトは高品質の鋼で作られています. この吹風機シリーズにはローリングベアリングが使用されています.ベアリングボックスには2種類があります:No8~16 の吹風機は,サイクロン型ベアリングボックスが組み込まれているが,No18~29 の吹風機は.5 2つの別々の枕ブロック軸承箱を適用する.Y4-73誘導式 draftファン用の軸承箱は,温度計とオイルレベルインジケーターを装備している.軸承箱は30#のモーターオイルを使用する.添加する油量は,油濃度指標に基づきます. 油滑油を使用する場合, integrated cyclone-type bearing boxes for blowers with №8~16 should add an oil baffle plate on the side of rolling balls inside the bearing box and the slot for fixing the oil baffle plate is already reservedY4-73 誘導式 draft ファンには水冷却装置が装備されている.したがって,水管を追加し,水消費量は環境温度によって変化し,通常は 0 と考えられます.5〜1m3/h.
テクニカルデータ
| モデル番号 | G4-73 8A~29.5D |
| 使用 | 煙と塵の除去 |
| 電圧 | 380V/400V/415V/440V/450V/660V/1140V |
| 色 | 青/赤/白/灰/黄色/カスタマイズ |
| 応用産業 | 鉄鋼 工場/繊維 化学 製造 鋳造 石油 炉 工場 |
| 仕様 | 顧客の要求に応じて提供することができます |
| ブランド名 | SIMO |
| パワー | 18.5~1600KW |
| 回転速度 | 1450~730rpm |
| 総圧 | 2104~7218Pa |
| 空気の流れ | 16156~810000M3/h |
| パッケージ | 木製の箱/鋼製のフレーム |
| 耐熱性 | -40~350度 |
| 材料 | SS304,SS316とQ235 |
| 頻度 | 50Hz/60Hz |
| インペラー型 | 後方/前方/半径刃 |
| 販売後サービス | フィールド 設置,運用,訓練 |
| 効率 (%) | 90%以上 |
| 輸出する | 全国 |
| 保証 | 18ヶ月 |
よくある質問
1熱消耗発電所の吹風機を設計する際にどのようなパラメータを提供する必要がありますか?
答え: 空気流量,総圧または静的圧,入口温度,局所電圧と周波数,高度など
媒体内に燃やし易い爆発気体,または大きな塵が積もっている場合,設計者に知らせてください.
2販売前のサービスと 販売後のサービスはどうですか?
私たちの協力の前に,我々は,あなたの作業状態に応じて技術的ソリューションを作るのに役立つプロの技術チームを持っています.遠心風扇の効率操作を保証するために.
販売後,私たちは12ヶ月間修理サービスを提供し,生涯フォローアップサービスを提供します. さらに,私たちのエンジニアは,修理サービスを提供するために海外に行くことができます.
3あなたの会社には資格はあるのか?
SIMO Blower は ISO 9001-2008,CE,TUV の認証を取得しています.
企業紹介
旧称"新?? 吹風機工場"は1955年に設立され,元機械産業省が指定した扇風機製造工場である.2006年に2008年8月,登録資本32人民元で新疆SIMOブロワー有限会社として登録されました.000,0002016年6月,同社は新?? SIMO Blower Co., Ltd.に改称され,2018年5月,全国中小企業株式譲渡制度が上場した.中央中国の大きなファンメーカーの一つであり,中国ファン協会のメンバーユニットです.SIMO Blowerは,国家レベルのハイテク企業で,安全生産標準化レベル3の企業,州レベル1の先進管理企業,"契約を尊重する信頼性の高い企業"など20以上の州や市議会の名誉称号を獲得しました"先進的な品質管理ユニット"と"顧客満足企業"です. 会社は国家レベルの産業化と情報統合管理システム評価に合格しました.ISO9001 品質管理システム認証,ISO14001環境管理システム認証,OHSAS45001労働安全衛生管理システム認証,CE認証
