製品詳細
ハイライト:

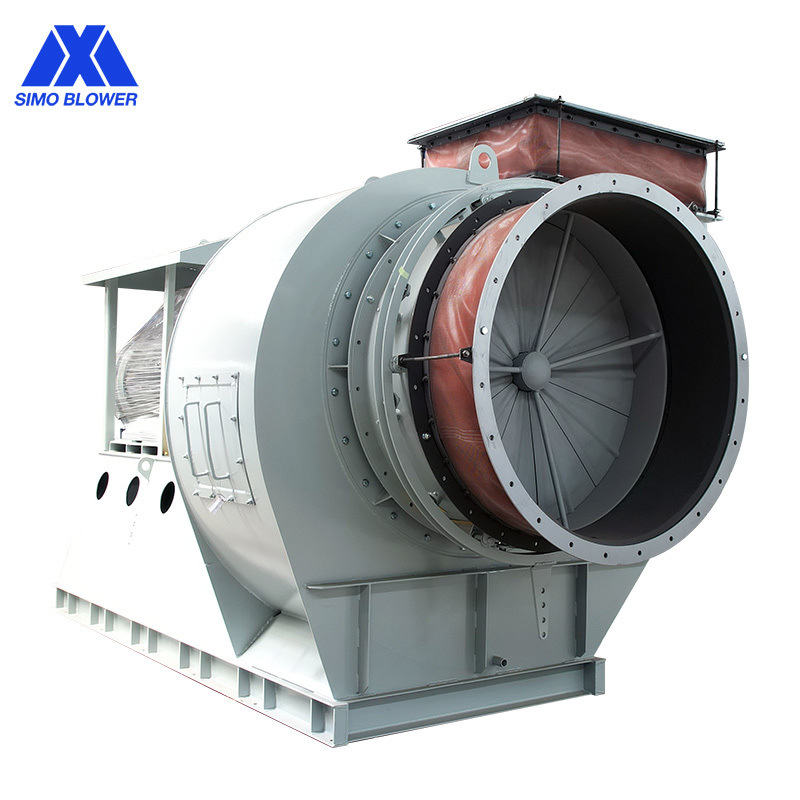

15-132kw オーブンの遠心風扇
,高温ボイラーファン
,産業用オーブンのシステム扇風機
Model NO:
4-73
Origin:
中国
Flow Range:
25661-104600m³/h
Pressure Range:
797-4777pa
Voltage:
380V/415V/440V/660V/6KV/10KV
Power Source:
三相ACモーター
Bearing Type:
転がり軸受
OEM Service:
提供する
Impeller:
耐摩耗性のインペラーブレード
Impeller Testing:
ダイナミックブランシング調整
After-Sales Service Provided:
現場での設置、試運転、トレーニング
Warranty:
1年
製品の説明
詳細な仕様と特徴
製品の特徴:
1. 高温媒体下でも安定して動作し、圧力要件を満たした場合に低騒音で大流量のガスを排出できます。
2. ファンブレードの配置角度が最適化され、耐摩耗性が向上し、寿命が長くなっています。
3. エアダンパーを使用して、運転中にファンの圧力と流量を柔軟に調整できます。 また、可変周波数モーターを選択して、速度を変えることでファンの圧力と流量を調整することも可能です。
4. インペラーと主軸の材質については、異なる使用条件の温度と動作速度に応じて、高強度炭素鋼、低合金鋼、 高温合金鋼、耐高温高強度合金鋼を選択し、インペラーと主軸が高温でも信頼性の高い強度を維持できるようにします。
5. 常温でインペラー直径が1400mm以下のファンシステムは、追加のベアリング冷却装置を必要とせず、ユーザーの投資とメンテナンスを削減します。
6. インペラーは焼鈍処理を行い、溶接中に発生した内部応力を除去し、インペラーがクリープや亀裂を起こさないようにします。
7. インペラーと主軸の溶接部は超音波探傷検査を行い、溶接欠陥や材料欠陥がないことを確認し、強度を確保します。
8. インペラーは高水準の動的バランス補正を受け、ファンの安定した動作を保証します。
9. さまざまなアクセサリーを選択できます。
以下のデータは、当社の製品の性能の一部にすぎません。
必要な遠心ブロワーのデータが見つからない場合は、性能要件をお送りください。
カスタマイズされた遠心ファンの設計サービスを提供します。
| 15-132kw高温キルンシステム遠心ファン | |||
| 用途 | 温度 | 常温または高温。 | |
| 空気組成 | 清浄ガス、粉塵ガス、可燃性ガス、腐食性ガス、粉末または粒状物質を輸送 | ||
| 性能 | インペラー直径 | 730～1450 | r/min |
| 主軸の速度 | 797～4777 | Pa | |
| 圧力範囲 | 25661～104600 | m3/h | |
| 流量範囲 | 15～132 | kW | |
| 構造 | ブレード | 後向き | |
| インペラーサポート | SWSI（シングル幅、シングルインレット）、インペラーオーバーハング。 | ||
| 駆動方式 | ダイレクト、カップリング、Vベルト | 割り当て可能 | |
| 潤滑 | オイルバス潤滑 | ||
| ベアリング冷却 | 空冷、水冷、油冷 | ||
| システム 構成 |
モーター | ABB、SIEMENS、WEG、TECO、SIMO、中国ブランド… | 割り当て可能 |
| インペラー | Q235、Q345、SS304、SS316、HG785、DB685... | ||
| ケーシング、吸気コーン、 | Q235、Q345、SS304、SS316、HG785、DB685... | ||
| 吸気ダンパー | |||
| 主軸 | 45#鋼（高強度炭素構造鋼）、42CrMo、ステンレス鋼... | ||
| ベアリング | FAG、SKF、NSK、ZWZ… | ||
| オプション コンポーネント |
システムベースフレーム、保護スクリーニング、サイレンサー、インレット＆アウトレットパイプラインコンペンセーター、 | ||
| インレット＆アウトレットフランジ、 ダンパー、電動アクチュエーター、 防振装置、ダイヤフラムカップリング、流体カップリング、モーターレインカバー、温度センサー、振動センサー、ソフトスターター、インバーター、特殊電気モーター、システム監視機器、潤滑システム、オーバーヘッド潤滑タンクなど | |||
