ハイライト:
大風量工業用ボイラーファン
,単吸込ラジアルブロワー
,高温遠心工業用ファン
Product Name:
Industrial VentilationCentrifugal Fans
Application:
Industrial, Commercial
Material:
Aluminum, Steel, Plastic
Voltage:
220V/380V/415V/440V/660V
Temperature:
≤80℃
Size:
Customized
Power Source:
Three Phase AC Motor
Bearing:
SKF/FAG/By your demand
製品の説明
詳細な仕様と特徴

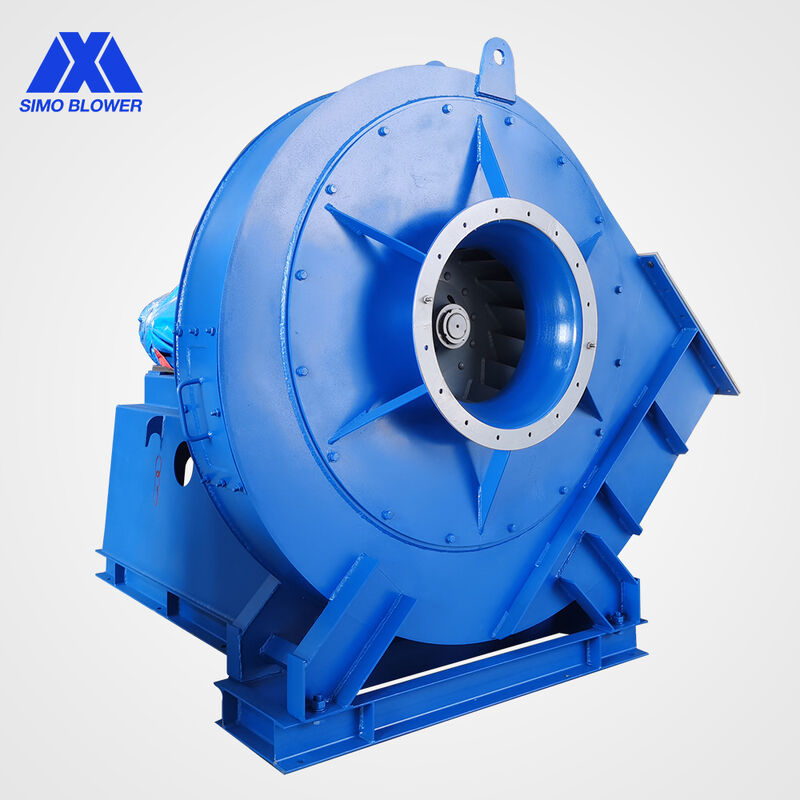

高風量高温単吸込ラジアル工業用ボイラーファン/ブロワー
要求の厳しいボイラー用途向けに設計されたこの高風量、高温単吸込ラジアルファンは、極端な熱環境下でも堅牢な性能を発揮します。高温に耐えながら構造的完全性を維持するように設計されており、燃焼空気供給、排ガス再循環、排気換気など、工業用ボイラーシステムで信頼性の高い動作を保証します。
製品の特徴
- このシリーズのファンは、小流量・中圧分野における新型の高効率工業用ファンです。
- カレントコレクターとインペラーフロントプレートは、高度なスピニングプロセスで処理され、精度を確保しています。
- Vベルト駆動およびカップリング駆動タイプのファンには、良好な潤滑性、安定した動作、長いベアリング寿命を備えた一体型ベアリングボックスが装備されています。
- テーパー付きスリーブ埋め込みプーリーを装備しており、組み立てと分解が容易です。
- カレントコレクターには、お客様がパイプラインを使用しやすくするための取り付けフランジが装備されています。
性能
以下のデータは、当社の製品の性能の一部にすぎません。必要なデータが見つからない場合は、性能要件をお送りください。お客様のニーズに合わせた設計サービスを提供いたします。
| シリーズ番号 | 7-08シリーズ | 機能選択 |
|---|---|---|
| 性能 | インペラー直径 | 400-3500mm |
| 回転速度 | ≤3000rpm | |
| 圧力範囲 | 3215-27349Pa | |
| 流量範囲 | 1049-330301/h | |
| 構造 | ブレードタイプ | 後向き、ストレート、エアフォイルタイプ |
| インペラーサポート | SWSI（シングル幅、シングルインレット）、DWDI（ダブル幅、ダブルインレット）、オーバーハングタイプ | |
| 潤滑方法 | 油浴潤滑、グリース潤滑、潤滑油ステーション（指定可能） | |
| 冷却方法 | 空冷、水冷、油冷（指定可能） | |
| 駆動モード | 直接駆動、カップリング駆動、ベルト駆動（指定可能） | |
| ガス組成 | ガス温度 | 通常 | お客様のご要望 | お客様のご要望 | ≥250ºC | お客様のご要望 |
| ガス特性 | 清浄ガス | 腐食性ガス | 粒子状粉塵 | 高温ガス | 可燃性ガス、爆発性ガス | |
| システム構成 | モーターブランド | 中国の有名ブランド、ABB、Siemens、WEGなど（指定可能） |
| インペラー | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 耐摩耗層または耐摩耗ライナー、セラミックパッチ | 高温高品質合金鋼 | FRP、アルミニウム合金（指定可能） | |
| 吸気コーン | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 高品質炭素鋼 | 高品質炭素鋼 | 高品質炭素鋼（指定可能） | |
| ケーシング | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 高品質炭素鋼 | 高品質炭素鋼 | 高品質炭素鋼（指定可能） | |
| エアダンパー | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 高品質炭素鋼 | 高品質炭素鋼 | 高品質炭素鋼（指定可能） | |
| 主軸 | 高強度炭素鋼、合金構造鋼（指定可能） | |
| ベアリング | ZWZ、SKF、FAG、NSK（指定可能） | |
| ベアリングハウジング | 鋳鉄 | |
| 基礎ボルト | GB799-1988 | |
| オプションパーツ | システムベースフレーム、保護スクリーニング、サイレンサー、インレット＆アウトレットフレキシブル接続、インレット＆アウトレットカウンターフランジ、エアダンパー、電動アクチュエーター、ショックアブソーバー、ダイヤフラムカップリング、流体カップリング、モーターレインカバー、温度センサー、振動センサー、ソフトスターター、インバーター、特殊電気モーター、システム監視機器。 | |
