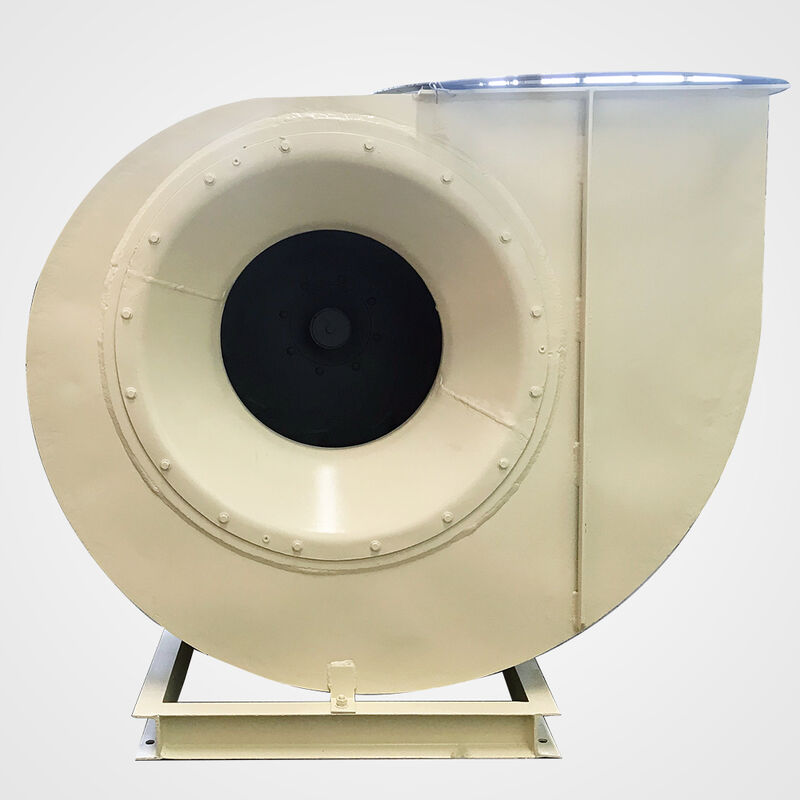

室温での清浄空気供給用高流量遠心ファン

1. 用途ボイラー用単一インレット遠心ファン

当社の高流量遠心ファンは、室温で大量の清浄で汚染のない空気を供給するように設計されており、換気、冷却、およびさまざまな業界の空気供給用途に最適です。 空力的に最適化されたインペラと精密にバランスの取れたコンポーネントで設計されたこれらのファンは、エネルギー消費と動作ノイズを最小限に抑えながら、効率的で安定した気流を保証します。

高品質で非腐食性の材料で構成されたファンは、空気の純度を維持し、食品加工、製薬製造、電子クリーンルーム、および商用HVACシステムなど、清浄な空気が不可欠な環境に適しています。 堅牢な設計は、最小限のメンテナンスで継続的な動作をサポートし、長期的な信頼性と一貫したパフォーマンスを提供します。

サイズ、容量、構成をカスタマイズできるこれらの遠心ファンは、特定の気流要件と空間的制約に合わせて調整できます。 高い流量とエネルギー効率の高い動作を組み合わせることで、産業および商業環境において最適な空気品質と快適さを維持するための持続可能で費用対効果の高いソリューションを提供します。

★ファンの種類
モーター側から見て、時計回りに回転するインペラを右利きファンと呼び、「右」で表します。 反時計回りに回転するインペラを左利きファンと呼び、「左」で表します。
ファンの出口位置は、ケーシングの空気出口の角度で表されます。 4-72型ファン№2.8～6はすべて工場出荷時に1種類に作られており、ユーザーは要件に応じて必要な位置に取り付けることができ、注文時に指定する必要はありません。 その中で、№2.8の空気出口位置の調整範囲は0°～255°で、間隔は45°です。 №16と20の空気出口位置は、0°、90°、180°の3つの固定位置に作られており、調整できず、注文時に指定する必要があります。
ファンの伝達モードは、A、B、C、Dの4種類あります。4-72型ファンのうち、№2.8~6はA型伝達を採用し、№8~12はC型とD型伝達を採用し、№16~20はB型伝達を採用しています。
★ファンの構造
4-72型ファンの№2.8～6は、主にインペラ、ケーシング、空気入口、モーターなどの部品で構成されています。 №8～20は、上記の部品だけでなく、伝達部品も備えています。
(1) インペラ：10枚の後傾翼型ブレード、湾曲したフロントディスク、および平らなリアディスクで構成されています。 鋼板製で、動的および静的バランスによって修正されています。 空力性能が良く、正確で、動作が安定しています。
(2) シェル：2つの異なるタイプに作られています。 その中で、№2.8～12のケーシングは一体として作られており、分解できません。 №16～20のケーシングは、3つのオープンタイプに作られています。 中央の水平面に沿って2つに分割されることに加えて、上半分は中心線に沿って垂直に2つに分割され、ボルトで接続されています。
(3) 空気入口：一体として作られ、ファンの片側に設置されています。 軸方向に平行な断面は、湾曲したスイッチです。 その機能は、気流をインペラにスムーズに流入させ、損失を少なくすることです。
(4) 伝達：主軸、ベアリングボックス、フローベアリング、プーリーまたはカップリングで構成されています。

2.性能パラメータ

流量：20~500m3/s、圧力範囲：2000~20000 PA、ガス温度は200℃。

3. 主な目的

ボイラー換気、エネルギー回収、環境除塵、脱硫および脱硝条件で広く使用されています。

4.会社紹介

1995年に設立されたXinxiang SIMO BLOWER Limited Companyは、主に産業システムに適用される遠心ファンと軸流ファンを設計および製造しており、中国一般機械工業協会のシニアメンバーです。SIMO BLOWERは、中国中部の大手ファンメーカーの1つであり、100,000平方メートルの面積をカバーし、200人以上の従業員を抱え、年間15000セットの生産能力を持っています。
当社には高度な気流試験研究所があります。 当社は、成熟したファン設計、試験、製造技術を習得しており、ユーザーの要件に応じて多目的ファンを設計および製造できます。 したがって、ユーザーの複雑で専門的なアプリケーションに対応できます。 SIMO BLOWERの製品は、石炭火力発電、冶金、製紙、セメントおよびガラス製造、化学工業、材料処理、下水処理、廃棄物焼却、地下鉄換気、工業用ボイラーおよび除塵システムなど、何千もの顧客の産業システムで広く使用されています。
