| Place of Origin: | CHINA |
| ブランド名: | SIMO BLOWER |
| 証明: | CE |
| Model Number: | 5-60 |

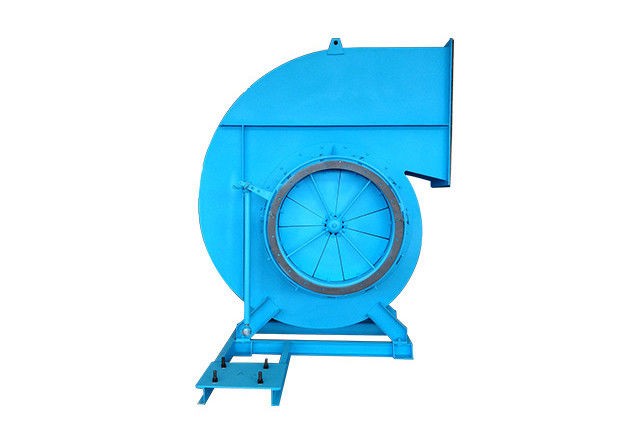

5〜06シリーズの扇風機は,熱発電所の2〜670t/hの蒸気ボイラーの供給システムで使用できます.また,流体床炉の高圧頭性能パラメータの要件を満たすこともできます..
この風扇は,除塵,鉱山換気,一般換気システムにも使用できます.誘発式吸気扇は,煙草ガスや,外粒子を含むガスを放出します..
汚れ物の濃度が200 mg/m3未満の場合,4年以上使用できます.
汚れが多い場合は使用できますが,使用期間を短縮します.
誘発式風扇の最大動作温度は250°Cを超えてはならない.
扇風機の性能は,扇風機流量,全圧,スピンドル速度,軸のパワー,効率などのパラメータで表される.
1推進器:
12 枚の後ろ向きの翼翼の刃が,アークコーン前プレートと平らな形状の後プレートの間に溶接されています.翼翼の刃を使用したため,扇風機は高い効率を保証します.低騒音と高強度動気と静脈のバランスによって調整され,動作が安定している.同じ機械番号の強制抽出扇風機と誘発抽出扇風機は同じ動気器構造を持っています.
2ケース:
ケースは普通の鋼板で溶接されたボルトです
単一吸気扇の外蓋は,3つの異なる形で作られる: No. 8 から 12 の外蓋は統合構造に作られ,分解することはできません.14から16の殻は2つのオープン構造に作られています18~29.5号箱は3つの開いた構造で作られています.
誘導式吸気扇とボルトプレートは,着用を防ぐために適切に厚くします.
3入り口:
収束し流通した空気入口は単一構造にでき,扇風機の入口側にボルトを付けます.
4調節ドア:
扇風機の流れを調節する装置,空気入口の前に軸的に設置される.調節範囲は0° (完全開いている) から90° (完全閉ざされている) です.
5トランスミッション部品:
トランスミッション部品の主軸は高品質の鋼で,5-51シリーズファンは全てロールベアリングで作られています.
| シリーズ番号 | 5〜06シリーズ | 機能選択 | |||||
| 普通 | 耐腐食性 | 耐磨性 | 高温 | 防爆 | コメント | ||
| パフォーマンス | インペラー直径 | 400~2500mm | |||||
| 回転速度 | ≤3000rpm | ||||||
| 圧力範囲 | 1567〜5764Pa | ||||||
| 流量範囲 | 2470〜377586m3/h | ||||||
| 構造 | 刃の種類 | 後ろ向き,直線型,エアロフイル型 | |||||
| 推進器の支え | SWSI ((単幅,単入口),DWDI ((二重幅,二重入口),オーバーハングタイプ | ||||||
| 潤滑方法 | 油浴の潤滑液,油脂の潤滑液,潤滑液 オイルステーション | 指定できる | |||||
| 冷却方法 | 空気冷却 水冷却 オイル冷却 | 指定できる | |||||
| 駆動モード | 直接駆動,コップリング駆動,ベルト駆動 | 指定できる | |||||
| ガス組成 | ガス温度 | 普通 | 顧客からの要求 | 顧客からの要求 | ≥250°C | 顧客からの要求 | |
| ガス 特徴 | 清潔なガス | 腐食性ガス | 微粒粉 | 高温ガス | 燃える気体,爆発気体 | ||
| システム構成 | 自動車ブランド | 中国の有名なブランド ABB,シメンス,WEGなど | 指定できる | ||||
| インペラー | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 耐磨層または耐磨コーナー,セラミックパッチ | 高温高品質合金鋼 | FRP アルミ合金 | 指定できる | |
| 空気入口コーン | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる | |
| ケース | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる | |
| 空気ダムパー | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる | |
| メインシャフト | 高強度炭素鋼,合金構造鋼 | 指定できる | |||||
| ローヤリング | ZWZ SKF FAG NSK | 指定できる | |||||
| 軸承ホース | 鋳鉄 | ||||||
| 基礎ボルト | GB799-1988 年 | ||||||
| オプション部品 | システムベースフレーム, 保護スクリーニング, サイレンサー, 入口&出口柔軟な接続, 入口&出口カウンターフレンズ, 空気ダムパー, 電気アクチュエーター, ショック吸収器, 弁の結合,液体結合温度センサー,振動センサー,ソフトスターター,インバーター,特殊電気モーター,システムモニタリング機器. | ||||||
