| 起源の場所: | 中国 |
| ブランド名: | SIMO BLOWER |
| 証明: | CE |
| モデル番号: | 5-12 |
主に電弧炉の排気ガス浄化装置の塵排出量の要件を満たし,ワークショップ環境を改善するために,電気炉の作業区域内の塵濃度が,工業企業における衛生基準を満たすことを確保する同じ機能要求を伴う様々な場合でも使用できます.

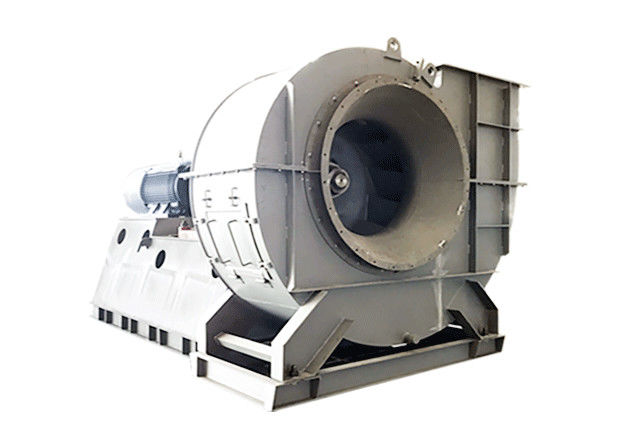

5-12シリーズの遠心風扇は,5-11シリーズの中圧遠心風扇の改良版である.
5-11シリーズよりも大きな出力流量があります.また,工業分野における様々な一般的なガスや硬い材料を輸送するために使用されます.適用対象は5-11シリーズファンと同じです.
主に流通液化ベッドシステム,煙排気,材料乾燥,産業用ダストコレクター/フィルタリングシステム,煙草ガス脱硫,煙草ガスデニトリフィケーション,産業用ボイラーによる空気工業廃棄物熱回収装置,鉱物粉末シンター (シンタリングマシン),コックスの生産 (コクストーブなど),特に高温などの様々な厳しい条件に適しています耐磨性や腐食性
1低騒音でより多くのガス流量を提供しながら,より高い出力圧を出力することができます.より高い環境温度で安定した動作.
2扇風機の速度を柔軟に調整し,異なるポリー直径をマッチすることで,扇風機が最高効率で動作し,エネルギー浪費を減らすことができます.
3ベルトの緩みによるエネルギー損失を減らすために,ベルトを簡単に張るためのモータースライディングガイドが用意されています.
4ローヤリングハウジングは,気温と振動センサーのマウント位置のために,扇風機操作モニタリング装置を簡単にインストールするために予約されています.
5. 液体潤滑油を使用し,オイルを交換し,満たすためにベアリングハウジングを開く必要はありません.ローヤリングハウジングは,潤滑油の質とストックを簡単に観察するための観察窓が備わっています..
6ベアリングハウジングは,迷路的な機械的な密封, 独特の漏れ防止オイルデザインを内部, 上部に風口穴,および関節に密封剤を使用レーヤーハウジングに油漏れの可能性を完全に排除する.
7溶接中に発生する内部ストレスを完全に排除するために,プロペラーはアニールされ,プロペラーはスリップや裂け目を受けないことを保証します.
8扇風機の安定した動作を確保するために,プロペラーは高い水準の動力バランス調整の対象になります.
9生産が完了した後,すべての製品は,信頼性の高い動作のために,走行値と振動値に試験されます.
| シリーズ番号 | 5〜12シリーズ | 機能選択 | |||||
|
|
普通 | 耐腐食性 | 耐磨性 | 高温 | 防爆 | コメント | |
| パフォーマンス | インペラー直径 | 400~3300mm | |||||
|
|
回転速度 | 1000〜3550回転/分 | |||||
|
|
圧力範囲 | 742-4483Pa | |||||
|
|
流量範囲 | 2065〜67803m3/h | |||||
| 構造 | 刃の種類 | 後ろ向き,直線型,エアロフイル型 | |||||
|
|
推進器の支え | SWSI ((単幅,単入口),DWDI ((二重幅,二重入口),オーバーハングタイプ | |||||
|
|
潤滑方法 | 油浴の潤滑液,油脂の潤滑液,潤滑液 オイルステーション | 指定できる | ||||
|
|
冷却方法 | 空気冷却 水冷却 オイル冷却 | 指定できる | ||||
| 駆動モード | 直接駆動,コップリング駆動,ベルト駆動 | 指定できる | |||||
| ガス組成 | ガス温度 | 普通 | 顧客からの要求 | 顧客からの要求 | ≥250°C | 顧客からの要求 | |
|
|
ガス 特徴 | 清潔なガス | 腐食性ガス | 微粒粉 | 高温ガス | 燃える気体,爆発気体 | |
| システム構成 | 自動車ブランド | 中国の有名なブランド ABB,シメンス,WEGなど | 指定できる | ||||
|
|
インペラー | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 耐磨層または耐磨コーナー,セラミックパッチ | 高温高品質合金鋼 | FRP アルミ合金 | 指定できる |
|
|
空気入口コーン | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる |
|
|
ケース | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる |
|
|
空気ダムパー | 高品質の炭素鋼 | FRP,ステンレス鋼,ゴムコーナー | 高品質の炭素鋼 | 高品質の炭素鋼 | 高品質の炭素鋼 | 指定できる |
|
|
メインシャフト | 高強度炭素鋼,合金構造鋼 | 指定できる | ||||
|
|
ローヤリング | ZWZ SKF FAG NSK | 指定できる | ||||
|
|
軸承ホース | 鋳鉄 | |||||
|
|
基礎ボルト | GB799-1988 年 | |||||
| オプション部品 | システムベースフレーム, 保護スクリーニング, サイレンサー, 入口&出口柔軟な接続, 入口&出口カウンターフレンズ, 空気ダムパー, 電気アクチュエーター, ショック吸収器, 弁の結合,液体結合温度センサー,振動センサー,ソフトスターター,インバーター,特殊電気モーター,システムモニタリング機器. | ||||||
