| Place of Origin: | China |
| ブランド名: | SIMO BLOWER |
| 証明: | CE |
| Model Number: | 4-73 |

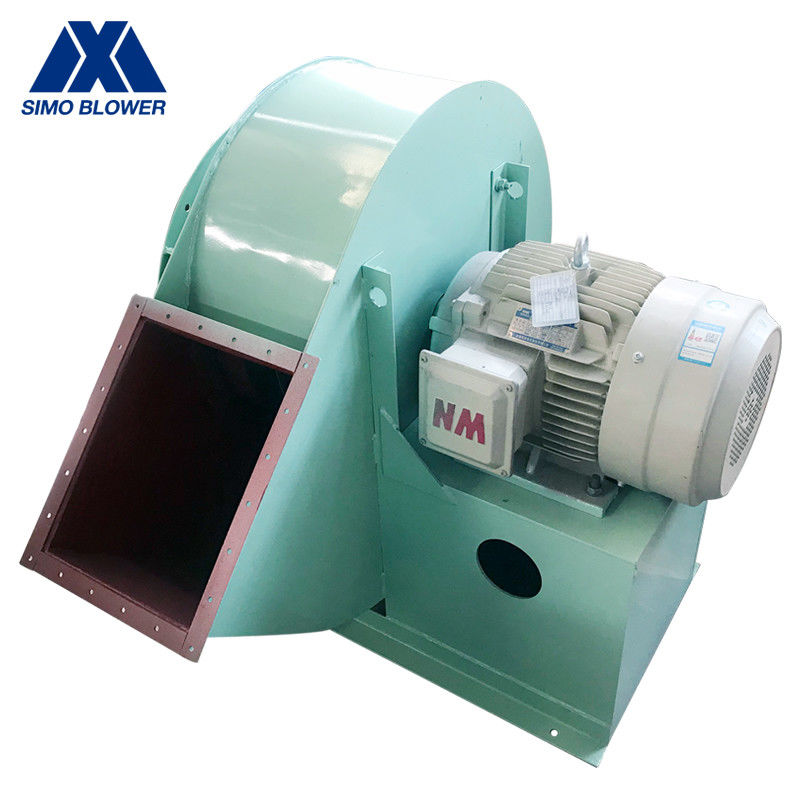

G4-10およびY4-10シリーズの換気および誘導通風ファンは、火力発電所における2〜670T/hの蒸気ボイラーの換気および誘導通風ファンシステムに適しています。
また、他の特別な要件がない場合は、鉱山換気や一般的な換気にも使用できます。主に、大風量用途、低騒音、高効率のニーズを満たすために使用されます。
これらは、常温または高温で、清浄ガス、粉塵ガス、可燃性ガス、腐食性ガス、粉末または粒状材料を輸送できます。
1. 高い媒体温度で安定して動作し、圧力要件が満たされると、低騒音で大量のガス流量を出力できます。
2. ファンブレードの配置角度が最適化され、耐摩耗性が向上し、耐用年数が長くなっています。
3. エアダンパーを使用して、運転中にファンの圧力と流量を柔軟に調整できます。また、可変周波数モーターを選択して、速度を変更することによりファンの圧力と流量を調整することも可能です。
4. インペラーと主軸の材料については、さまざまな動作条件下での温度と動作速度に応じて、高強度炭素鋼、低合金鋼、高温合金鋼、高温耐性高強度合金鋼を選択し、インペラーと主軸が高温でも信頼性の高い強度を維持できるようにします。
5. 常温でインペラー直径が1400mm未満のファンシステムは、追加のベアリング冷却装置を必要とせず、ユーザーの投資とメンテナンスを削減します。
6. インペラーは焼鈍され、溶接中に発生した内部応力を除去し、インペラーがクリープや亀裂を起こさないようにします。
7. インペラーと主軸の溶接部は超音波探傷検査を行い、溶接欠陥や材料欠陥がないことを確認して強度を確保します。
8. インペラーは、ファンの安定した動作を確保するために、高水準の動的バランス補正を受けます。
9. さまざまなアクセサリを選択できます。
| シリーズ番号 | 4-10シリーズ | 機能選択 | |||||
| 通常 | 耐腐食性 | 耐摩耗性 | 高温 | 防爆 | 備考 | ||
| 性能 | インペラー直径 | 400-3000mm | |||||
| 回転速度 | ≤4000rpm | ||||||
| 圧力範囲 | 615-8302Pa | ||||||
| 流量範囲 | 10696-952530㎥/h | ||||||
| 構造 | ブレードタイプ | 後方、ストレート、エアフォイルタイプ | |||||
| インペラーサポート | SWSI（シングル幅、シングルインレット）、DWDI（ダブル幅、ダブルインレット）、オーバーハングタイプ | ||||||
| 潤滑方法 | オイルバス潤滑、グリース潤滑、潤滑油ステーション | 指定可能 | |||||
| 冷却方法 | 空冷、水冷、油冷 | 指定可能 | |||||
| 駆動モード | 直結駆動、カップリング駆動、ベルト駆動 | 指定可能 | |||||
| ガス組成 | ガス温度 | 通常 | お客様のご要望 | お客様のご要望 | ≥250℃ | お客様のご要望 | |
| ガス 特性 | 清浄ガス | 腐食性ガス | 粒子状粉塵 | 高温ガス | 可燃性ガス、爆発性ガス | ||
| システム構成 | モーターブランド | 中国の有名ブランド、ABB、Siemens、WEGなど | 指定可能 | ||||
| インペラー | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 耐摩耗層または耐摩耗ライナー、セラミックパッチ | 高温高品質合金鋼 | FRP、アルミニウム合金 | 指定可能 | |
| 吸気コーン | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 高品質炭素鋼 | 高品質炭素鋼 | 高品質炭素鋼 | 指定可能 | |
| ケーシング | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 高品質炭素鋼 | 高品質炭素鋼 | 高品質炭素鋼 | 指定可能 | |
| エアダンパー | 高品質炭素鋼 | FRP、ステンレス鋼、ゴムライニング | 高品質炭素鋼 | 高品質炭素鋼 | 高品質炭素鋼 | 指定可能 | |
| 主軸 | 高強度炭素鋼、合金構造鋼 | 指定可能 | |||||
| ベアリング | ZWZ、SKF、FAG、NSK | 指定可能 | |||||
| ベアリングハウジング | 鋳鉄 | ||||||
| 基礎ボルト | GB799-1988 | ||||||
| オプションパーツ | システムベースフレーム、保護スクリーニング、サイレンサー、インレット＆アウトレットフレキシブル接続、インレット＆アウトレットカウンターフランジ、エアダンパー、電動アクチュエーター、ショックアブソーバー、ダイアフラムカップリング、流体カップリング、モーターレインカバー、温度センサー、振動センサー、ソフトスターター、インバーター、特殊電気モーター、システム監視機器。 | ||||||
代表的な用途には、建物の換気、鉱山換気、排煙、乾燥、クリンカー冷却、ガスの輸送、軽量材料の輸送、工業用ボイラーシステムの爆破およびドラフト、キルンシステム/焼却システムへの空気供給および誘導空気、空気浄化装置、工業用集塵機システムなどがあります。
工業用システムに加えて、農業および土木用途にも頻繁に使用されており、最も用途の広い遠心ファンです。
