| 起源の場所: | 河南中国 |
| ブランド名: | SIMO |
| 証明: | CE, ISO9001:2008,TUV |
| モデル番号: | SIMOの送風機9-10 |

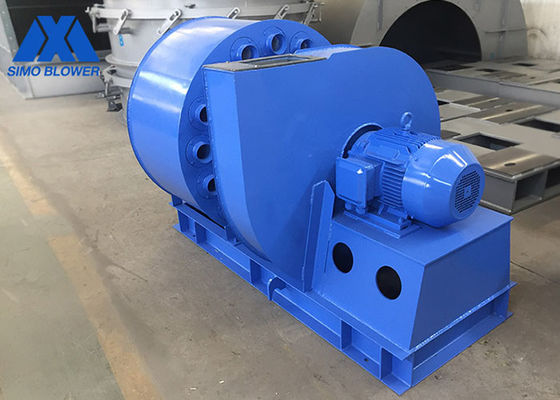

産業ロータリー キルンの高圧空気送風機ファンの強制草案
導入
9-10シリーズ高圧遠心ファンは炉および高圧押し込み換気を造るために一般に使用され、物質的な交通機関のために広く利用された。
それは空気および非腐食性、不自然なおよび非粘性ガスを運ぶために適しています。
媒体の温度は一般に80°Cより多くではないし、媒体に含まれている塵そして堅い粉体は150mg/m3より多くではないです。
遠心ファンはまた高温ファン（使用耐熱性及び高力材料）のセメント・キルンの分解プロセス、鋼鉄製錬および他の特別の日の使用で使用することができます。
技術的なデータ
|
プロダクト変数
|
|||
|
遠心ファンの塗布
|
温度 | 正常な温度の空気、熱気 | |
| 空気構成 | クリーン エアー、挨りだらけの空気、腐食性のガス、可燃性ガス、粉材料、軽い粒子材料 | ||
|
遠心ファンの性能
|
インペラーの直径 | 400~710 | mm |
| mainshaftの速度 | 2900 | rpm | |
| 圧力範囲 | 3253~11717 | Pa | |
| 流れの範囲 | 824~9988 | m3/h | |
|
遠心ファンの構造
|
刃 | 後方に | |
| インペラー サポート | SWSI （単一の幅、単一の入口）、突き出るインペラー。 | ||
| Drivetrain | 直接 | 割り当てることができます | |
| 潤滑 | オイルの浴室潤滑 | ||
| 冷却の忍耐 | のの油冷エンジン水冷空冷 | ||
|
遠心ファン システム
構成 |
モーター | ABB、SIEMENS、WEG、TECO、SIMOの中国のブランド… |
割り当てることができます |
| インペラー | Q235、Q345、SS304、SS316、HG785、DB685… | ||
|
包装、空気入口の円錐形、 空気入口のダンパー |
Q235、Q345、SS304、SS316、HG785、DB685… | ||
| 主要なシャフト | 45#鋼鉄（高力カーボン構造スチール）、42CrMoのステンレス鋼… | ||
| 忍耐 | たばこ、SKF、NSK、ZWZ… | ||
|
任意遠心ファン
部品 |
システム基礎フレーム、保護スクリーニング、消音装置、入口及び出口のパイプラインの補正器、 入口及び出口のフランジ、ダンパー、電気アクチュエーター、衝撃絶縁装置、ダイヤフラムのカップリング、流動カップリング、モーター雨カバー、温度検出器、振動センサー、柔らかい始動機、インバーター、特別な電気モーター、システム・モニタリングの器械、円滑油システム、頭上式の円滑油タンク等 |
||
利点および特徴
1. モーター シャフトはドライブ シャフトによって弾力的に接続されます。ベルトをきつく締めるか、またはベルトを頻繁に取り替えることは必要ではないし維持の作業負荷は小さいです。
2. 1400以下のmmのインペラーの直径との正常な温度で稼動する遠心ファン システムはユーザーの投資および維持の作業負荷を減らす軸受け冷却装置の付加的な構成を要求しません。
3. 気流の抵抗が高められる場合、電動機負荷は自動的に減り、モーターは燃えません。
4.The遠心ファンは良質の炭素鋼から成り、また顧客の要求に従ってステンレス鋼か他の金属材料を使用できます。
5. 生産が完了した後連続したテストおよび振動価値検出は、ファン操作信頼できます。
